ANTENNE 7J4AAL

Réalisation de MONSIEUR KAN  du Antenne 80 metres 5 elements mono bande

je me permet de faire un petit compte rendu de la réalisation , de ce monstre d acier à 60 metres de hauteur et de 42 metres de boom, avec un rayon de braquage de 29.80long et un element reflecteur de 44.40 metres de long, voici de quoi faire réver

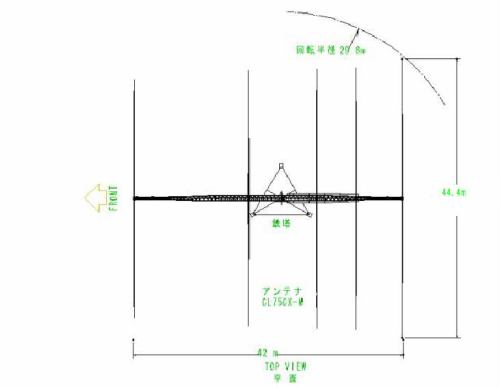

voici quelques photos recupérées sur differents sites, nous allons commencer par le montage de l antenne et des differentes etapes de l antenne, pour commencer voici le schema de la structure



schemas de lob frequence 3.550 MHZ

frequence 3.780 MHZ

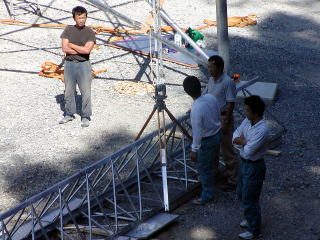

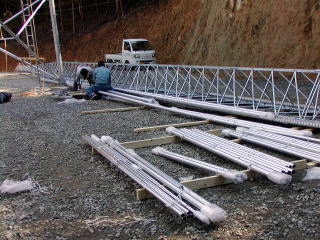

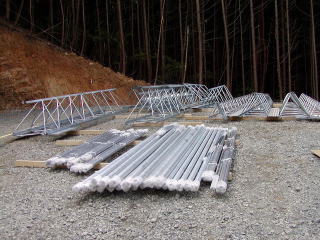

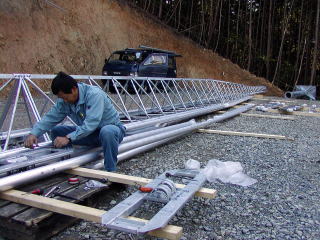

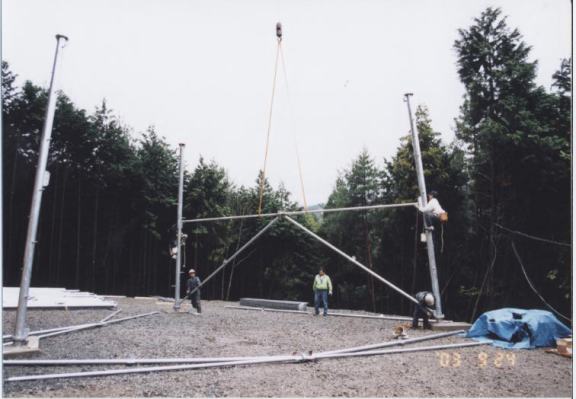

assemblage des elements au sol

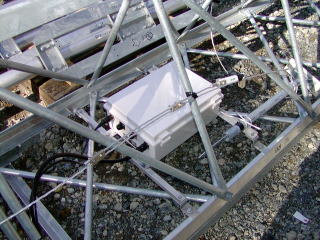

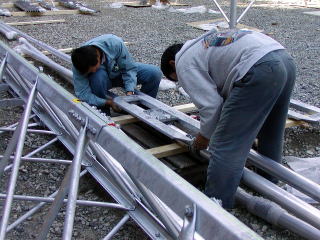

on peut voir les platines de fixation  des elements qui vont aller sur le boom

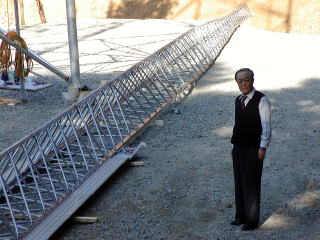

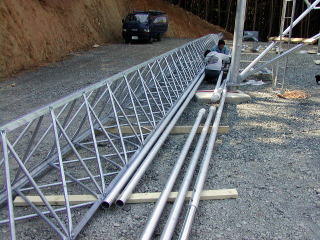

montage du boom de 42metres de long à coter 7j4aal

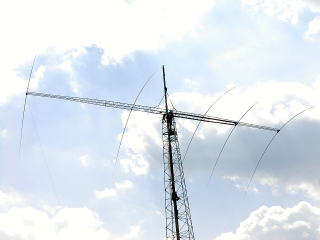

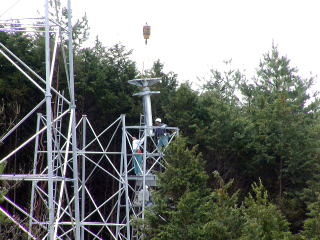

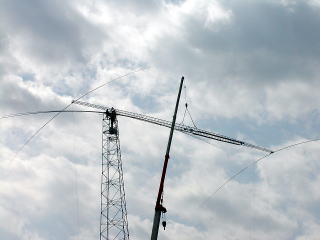

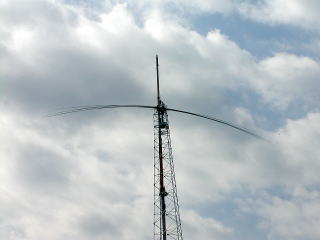

mise en place de l antenne sur le pilone avec une grue de 65 metres

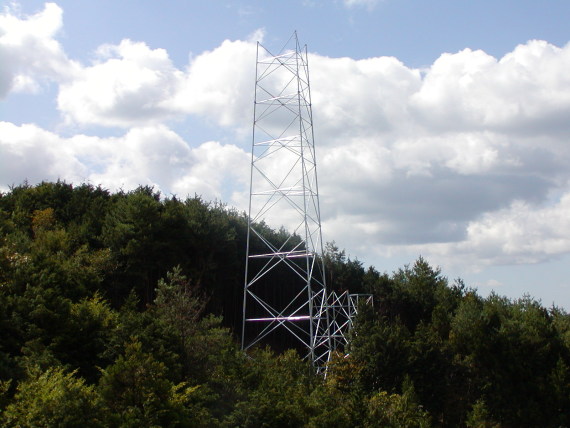

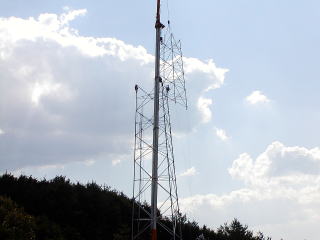

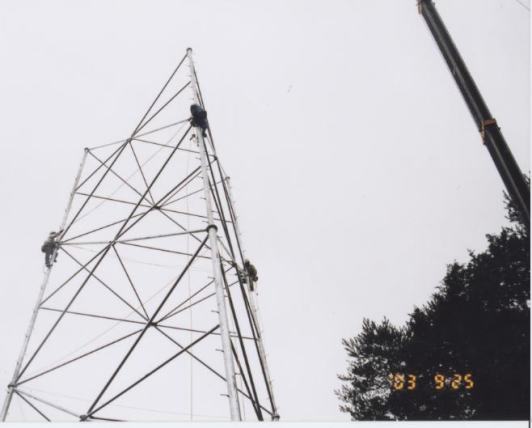

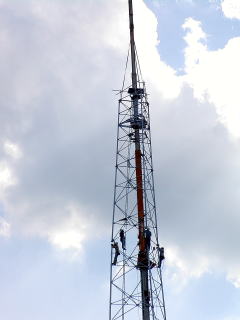

montage du pilone KT80S de chez CD CREAT de 60metres de haut

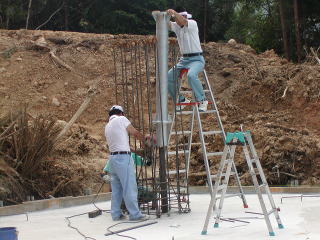

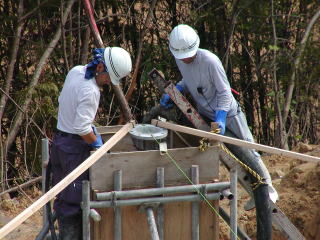

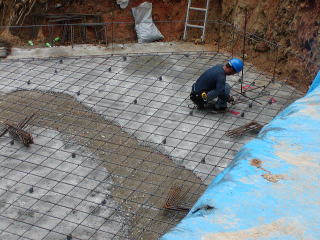

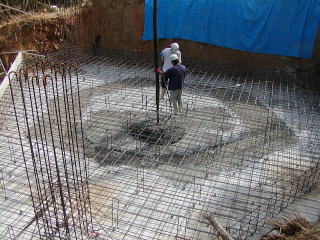

fondation des pieds : travail de ferraillage important avant coulage du beton plus coffrage des trois departs avec foureau

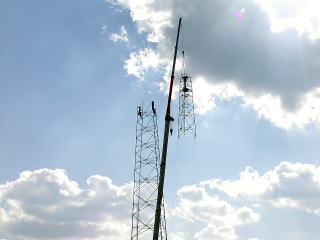

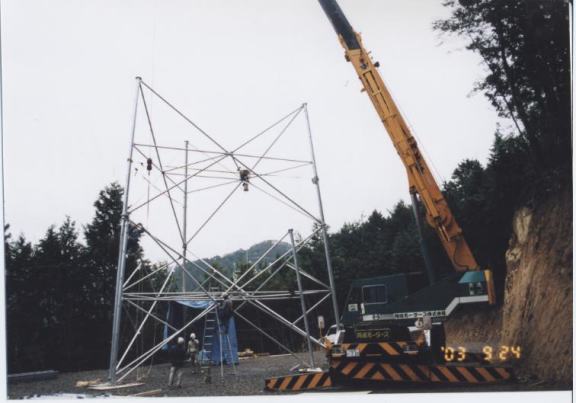

montage des elements à la grue







fabrication du rotor de 350kg
